C# WPF MVVM 实战 - 2.1

原文发布在博客园：http://www.cnblogs.com/leptonation/archive/2012/05/09/2493545.html

上一篇，只介绍 VM 与 View 是如何关联起来，说了些注意项，还有个超简化的例子。这次来点比较实际的，比较靠近项目内会遇到的。

这次看看，采购订单这业务单据，在 MVVM 模式中实现方式的一个演示。实现方式很多，这示范也只是其中一种。这内容比较多，要分开几次讲。

说在前面，以下是用 VS 2008，.net 3.5，以及对应的 WPF Toolkit 制作。这样的话，应该绝大部分人都能应用以下例子。

MODELS

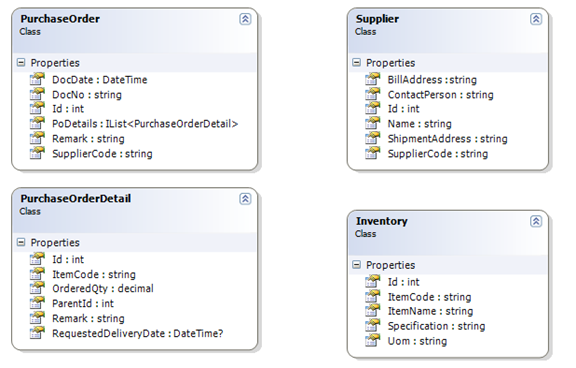

假设，系统是有供应商记录，也有物料记录，作为主数据。单据记录就是采购订单。整个业务层由这四个类组成。设计从 Model 做起，Model 来自用例，这比较自然。数据结构就这样先吧：



代码如下：

1. namespace Lepton_Practical_MVVM_2.Models
2. {
3.     public class Supplier
4.     {
5.         public int Id { get; set; }
6.         public string SupplierCode { get; set; }
7.         public string Name { get; set; }
8.         public string BillAddress { get; set; }
9.         public string ShipmentAddress { get; set; }
10.         public string ContactPerson { get; set; } // 联系人
11.     }
12. }





1. namespace Lepton_Practical_MVVM_2.Models
2. {
3.     public class Inventory
4.     {
5.         public int Id { get; set; }
6.         public string ItemCode { get; set; }
7.         public string ItemName { get; set; }
8.         public string Specification { get; set; }
9.         public string Uom { get; set; } // 计量单位
10.     }
11. }





1. using System;
2.
3. namespace Lepton_Practical_MVVM_2.Models
4. {
5.     public class PurchaseOrderDetail
6.     {
7.         public int Id { get; set; }
8.         public int ParentId { get; set; }
9.         public string ItemCode { get; set; }
10.         public decimal OrderedQty { get; set; }
11.         public DateTime? RequestedDeliveryDate { get; set; } // 要求送货日期
12.         public string Remark { get; set; }
13.     }
14. }



1. using System;
2. using System.Collections.Generic;
3. using System.Collections.ObjectModel;
4.
5. namespace Lepton_Practical_MVVM_2.Models
6. {
7.     public class PurchaseOrder
8.     {
9.         public int Id { get; set; }
10.         public string DocNo { get; set; }
11.         public DateTime DocDate { get; set; }
12.         public string Remark { get; set; }
13.         public string SupplierCode { get; set; }
14.         public IList<PurchaseOrderDetail> PoDetails { get; set; } // 行明细
15.     }
16. }



采购订单有表头与明细行，两个部分组成，明细行在 PurchaseOrder 类内是 IList<T> 因为一张单可以有多行记录，一对多，我用 IList 因为准备用 NHibernate 做 ORM。你喜欢其他集合也可以。熟悉商用开发的朋友，应该对这样的结构很熟悉了。其他我不多说了。

VIEWS

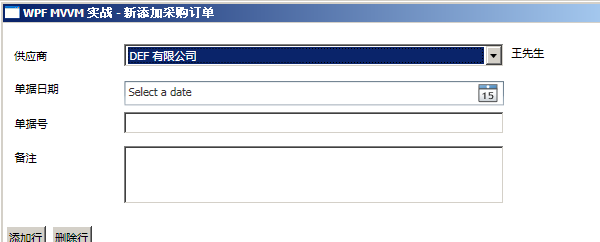

然后看看界面，是这样样子：



呃，有点丑。咱们还是看代码吧…



1. <Window x:Class="Lepton_Practical_MVVM_2.Views.Window1"
2.     xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
3.     xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
4.     xmlns:my="clr-namespace:Microsoft.Windows.Controls;assembly=WPFToolkit"
5.     Title="WPF MVVM 实战 - 新添加采购订单" Height="500" Width="668.772"
6.     >
7.     <DockPanel>
8.         <!-- 单据表头部分 -->
9.         <Grid DockPanel.Dock="Top" Height="200">
10.             <ComboBox Height="23" Margin="121.465,21.435,160.048,0"
11.                       VerticalAlignment="Top"
12.                       ItemsSource="{Binding SupplierList}"
13.                       DisplayMemberPath="Name"
14.                       SelectedItem="{Binding SelectedSupplier}"
15.                       />
16.             <my:DatePicker Margin="121.465,58.069,160.048,0" Height="24.233"
17.                            VerticalAlignment="Top"
18.                            SelectedDate="{Binding DocDate}"/>
19.             <TextBox Margin="121.465,88.598,160.048,88.598"
20.                      Text="{Binding DocNo}"/>
21.             <Label HorizontalAlignment="Left" Margin="6,21.435,0,0"
22.                    Width="100.03" Height="28"
23.                    VerticalAlignment="Top">供应商</Label>
24.             <Label Height="28" HorizontalAlignment="Left"
25.                    Margin="6.577,54.302,0,0" VerticalAlignment="Top"
26.                    Width="100.03">单据日期</Label>
27.             <Label HorizontalAlignment="Left" Margin="6.577,88.598,0,82.882"
28.                    Width="100.03">单据号</Label>
29.             <Label Height="28.52" HorizontalAlignment="Left"
30.                    Margin="6.577,0,0,48.586" VerticalAlignment="Bottom"
31.                    Width="100.03">备注</Label>
32.             <TextBox Height="58.589" Margin="121.465,0,160.048,18.577"
33.                      VerticalAlignment="Bottom" TextWrapping="Wrap"
34.                      Text="{Binding DocRemark}"/>
35.             <TextBlock Height="21" HorizontalAlignment="Right"
36.                        Margin="0,23.435,6,0" Name="textBlock1"
37.                        VerticalAlignment="Top" Width="146.903"
38.                        Text="{Binding SelectedSupplier.ContactPerson}"/>
39.         </Grid>
40.
41.         <!-- 单据操作按钮部分 -->
42.         <Grid DockPanel.Dock="Bottom" Height="50">
43.             <Button HorizontalAlignment="Right" Margin="0,19.722,6,6"
44.                     Width="75" Content="取消"
45.                     Command="{Binding CloseViewCommand}"/>
46.             <Button HorizontalAlignment="Right" Margin="0,19.722,87.169,6"
47.                     Width="75" Content="保存"
48.                     Command="{Binding SaveCommand}"/>
49.         </Grid>
50.
51.         <!-- 单据表体，明细行部分 -->
52.         <DockPanel>
53.             <!-- 添加删除行按钮 -->
54.             <StackPanel Orientation="Horizontal" DockPanel.Dock="Top" Height="30">
55.                 <Button Content="添加行" Margin="3,3,3,3"
56.                         Command="{Binding AddRowCommand}"/>
57.                 <Button Content="删除行" Margin="3,3,3,3"
58.                         Command="{Binding DeleteRowCommand}"/>
59.             </StackPanel>
60.             <!-- 明细行表格 -->
61.             <my:DataGrid CanUserAddRows="False"
62.                           AutoGenerateColumns="False"
63.                           ItemsSource="{Binding purchaseOrder.PoDetails}"
64.                           SelectedItem="{Binding CurrentRow}" >
65.                 <my:DataGrid.Resources>
66.                     <SolidColorBrush x:Key="{x:Static SystemColors.HighlightBrushKey}"
67.                                      Color="LightBlue"/>
68.                 </my:DataGrid.Resources>
69.                 <my:DataGrid.Columns>
70.
71.                     <my:DataGridTemplateColumn Header="物料号">
72.                         <my:DataGridTemplateColumn.CellEditingTemplate>
73.                             <DataTemplate>
74.                                 <StackPanel Orientation="Horizontal">
75.                                     <TextBlock MinWidth="100" Text="{Binding ItemCode}"/>
76.                                     <Button Content="..."
77.                                             Command="{Binding ItemCodeSelectionCommand}"/>
78.                                 </StackPanel>
79.                             </DataTemplate>
80.                         </my:DataGridTemplateColumn.CellEditingTemplate>
81.                         <my:DataGridTemplateColumn.CellTemplate>
82.                             <DataTemplate>
83.                                 <TextBlock MinWidth="100" Text="{Binding ItemCode}"/>
84.                             </DataTemplate>
85.                         </my:DataGridTemplateColumn.CellTemplate>
86.                     </my:DataGridTemplateColumn>
87.
88.                     <my:DataGridTextColumn Header="数量" Binding="{Binding OrderedQty}"/>
89.
90.                     <my:DataGridTemplateColumn Header="要求交货日期">
91.                         <my:DataGridTemplateColumn.CellEditingTemplate>
92.                             <DataTemplate>
93.                                 <my:DatePicker SelectedDate="{Binding RequestedDeliveryDate}"/>
94.                             </DataTemplate>
95.                         </my:DataGridTemplateColumn.CellEditingTemplate>
96.                         <my:DataGridTemplateColumn.CellTemplate>
97.                             <DataTemplate>
98.                                 <TextBlock Text="{Binding RequestedDeliveryDate, StringFormat=dd/MM/yyyy}"/>
99.                             </DataTemplate>
100.                         </my:DataGridTemplateColumn.CellTemplate>
101.                     </my:DataGridTemplateColumn>
102.
103.                     <my:DataGridTextColumn Header="备注" Width="200"
104.                                            Binding="{Binding Remark}"/>
105.
106.                 </my:DataGrid.Columns>
107.             </my:DataGrid>
108.         </DockPanel>
109.     </DockPanel>
110. </Window>

整个布局，用 DockPanel，分上中下三个部分，分别用来放置表头，明细行，和操作按钮。明细行区域又用了 DockPanel 再分开了添加行、删除行按钮区域，和明细行的 GridView。整个 XAML 我唯一调过样式的，是 GridView 的当前行高亮底色，原来的蓝色实在太刺眼了。

全部绑定都是写 Path，因为整个 Window 的 DataContext 就是 ViewModel，它提供一切数据（或者负责指向实际业务类的实例）。我假设大家会用 Template，会一般的绑定，不解释了。

VIEWMODELS

然后是 ViewModel，我从表头开始讲。

里面比较有趣的，是一个 Combo Box，它应该出现的选项，是 Supplier 业务类的集合。再看看 PurchaseOrder 这个类的结构，用户选了 Supplier 之后，放进去 PurchaseOrder 不是 Supplier 实例，而是 SupplierCode 。

除此之外，看看 XAML ，我还搞了一个 TextBlock 在 Combo Box 旁边，用来显示一些关于这 Supplier 供应商的额外信息，比如我显示了联系人。

要做到这两点需求，不能单靠 Path 绑来绑去就能解决，我需要一个已选择了的供应商对象，存放在 ViewModel，然后在 TextBlock 绑过去，用 Path 指定要显示信息的路径。在我这例子，这已选定的供应商属性，变量名是 SelectedSupplier，我要显示联系人，所以整个 Binding 的路径就是 SelectedSupplier.ContactPerson，见 XAML 第 38 行。

我认为这做法的好处是，如果有哪天你需要更多关于该选定供应商的信息，显示在界面，你 ViewModel 啥都不用改，只在 View 的 XAML 加个控件设一下路径即可。

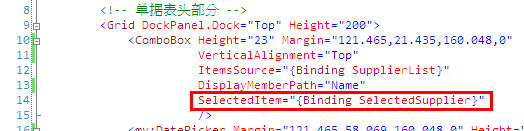

然后，选定的供应商，是这样传到 SelectedSupplier 属性的：





那么，供应商编号，又是如何传进去 Model （PurchaseOrder）的 SupplierCode 呢？就在 ViewModel 的 SelectedSupplier 中 Setter 代码，这里：

每一次选定的供应商变化，由 Combo Box 绑定至 SelectedSupplier，而它除了更新属性值以外，还同时更新到业务对象 PurchaseOrder 的实例属性 SupplierCode 内。

整个 Combo Box 和它的“额外信息”，就是这样处理了。

看看到目前为止的 ViewModel 代码，数据层代码我不贴出来了，我只是做了些假数据让数据层提供而已。我代码内的 FillSupplierList 方法，也应该开线程来读，各位自己注意一下自己改吧。其他部分下次继续…

1. using System;
2. using System.Collections.Generic;
3. using System.Linq;
4. using System.Text;
5. using System.Collections.ObjectModel;
6. using System.Windows.Input; // ICommand
7. using IPE.Framework.UI.ViewModels; // ViewModelBase
8. using IPE.Framework.UI.Commands; // RelayCommand
9.
10. namespace Lepton_Practical_MVVM_2.ViewModels
11. {
12.     public class MainWindowViewModel : ViewModelBase
13.     {
14.         public MainWindowViewModel()
15.         {
16.             Initialize();
17.         }
18.
19.         private void Initialize()
20.         {
21.             purchaseOrder = new Models.PurchaseOrder();
22.             purchaseOrder.PoDetails = new ObservableCollection<Models.PurchaseOrderDetail>();
23.             SupplierList = new ObservableCollection<Models.Supplier>();
24.
25.             FillSupplierList();
26.         }
27.
28.         private void FillSupplierList()
29.         {
30.             List<Models.Supplier> customerlist = DataAccess.DataProvider.GetAllCustomers();
31.             foreach (Models.Supplier customer in customerlist)
32.             {
33.                 this.SupplierList.Add(customer);
34.             }
35.             customerlist = null;
36.         }
37.
38.         #region Acutal Model Object reference
39.         public Models.PurchaseOrder purchaseOrder { get; set; }
40.         #endregion
41.
42.         #region Supplier Selection Combo Box
43.
44.         private Models.Supplier selectedSupplier;
45.         public Models.Supplier SelectedSupplier
46.         {
47.             get { return selectedSupplier; }
48.             set
49.             {
50.                 if (selectedSupplier != value)
51.                 {
52.                     selectedSupplier = value;
53.                     purchaseOrder.SupplierCode = value.SupplierCode;
54.                     OnPropertyChanged("SelectedSupplier");
55.                 }
56.             }
57.         }
58.
59.         public ObservableCollection<Models.Supplier> SupplierList { get; set; }
60.
61.         #endregion
62.
63.         // 待续 ...
64.     }
65. }



效果图：
